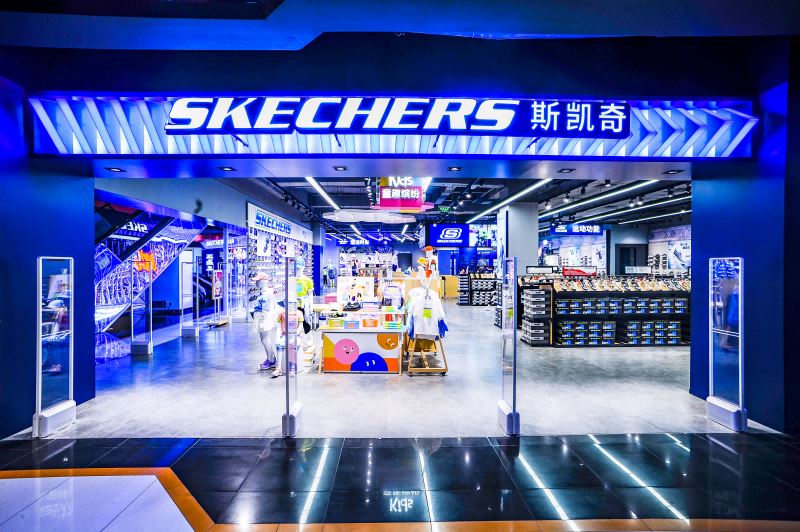

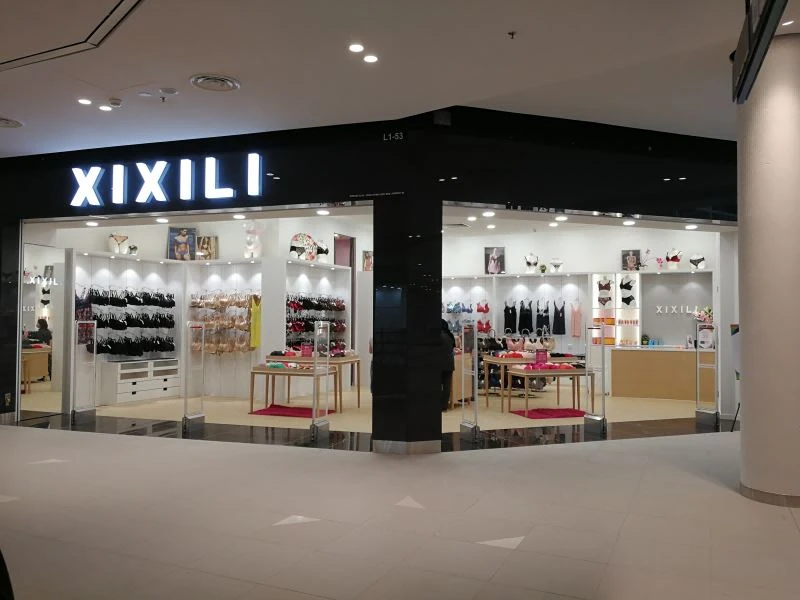

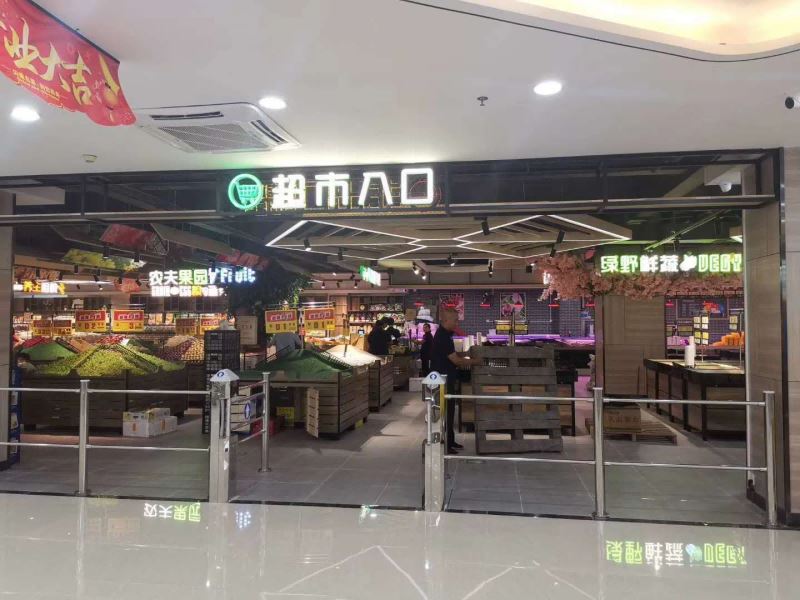

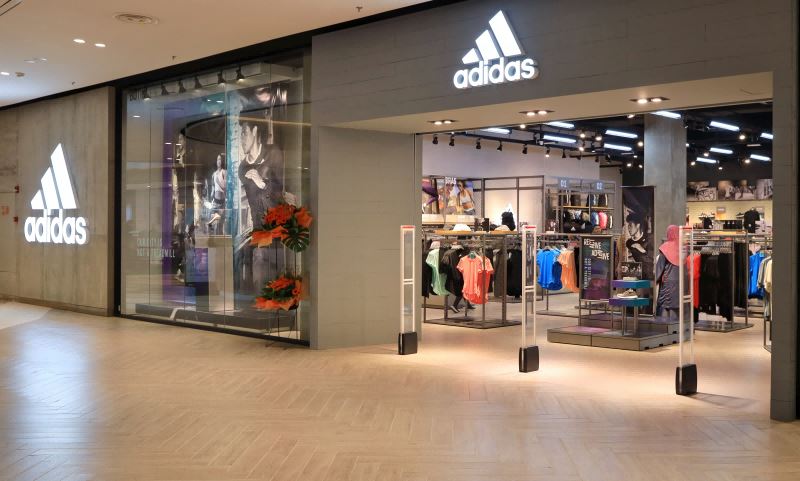

Todos los que han visitado el supermercado saben que siempre hay puertas verticales afuera de la entrada del supermercado. Esta es la puerta antirrobo que utiliza el supermercado para evitar el robo de los productos del supermercado. Si un ladrón roba algo en el supermercado, no debe irse. Si sale del supermercado, la etiqueta antirrobo del producto del supermercado será detectada por la puerta antirrobo y sonará una alarma para que la seguridad del supermercado controle al ladrón. ¿Qué tal esta invención?

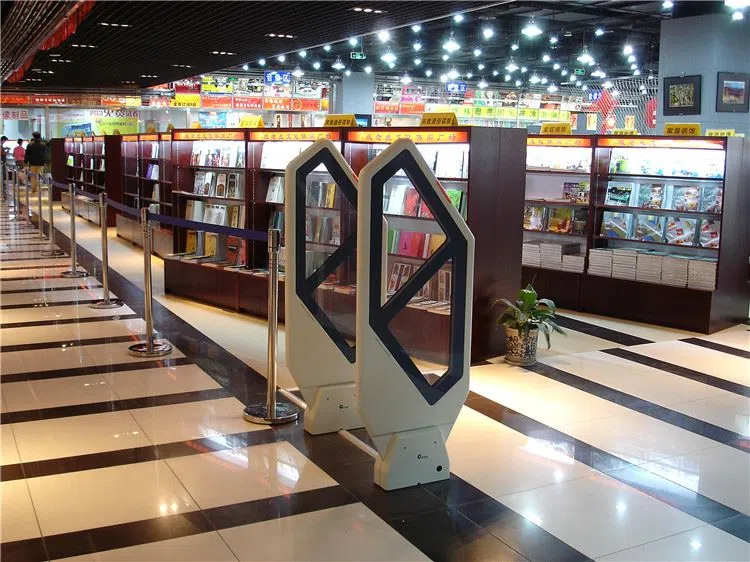

Hay dos tipos de puertas antirrobo comúnmente utilizadas en los supermercados en el mercado: una son puertas antirrobo por radiofrecuencia y la otra son puertas antirrobo acústico-magnéticas. El sistema antirrobo magnético puede lograr casi cero falsas alarmas, entonces, ¿por qué el sistema antirrobo acústico-magnético puede resolver el problema que el sistema antirrobo de radiofrecuencia no puede resolver y lograr casi cero falsas alarmas? El siguiente Baige descifra el sistema antirrobo acústico-magnético para lograr casi cero falsas alarmas. razón.
1. El proceso de trabajo del sistema antirrobo acústico-magnético es simplemente utilizar el fenómeno de resonancia generado por el principio del diapasón para lograr una operación de falsa alarma casi nula. Cuando la frecuencia de la señal transmitida (campo magnético alterno) es consistente con la frecuencia de oscilación de la etiqueta acústico-magnética, la etiqueta acústico-magnética causará una resonancia similar a un diapasón y generará una señal de resonancia (campo magnético alterno); cuando el receptor lo detecta continuamente 4-8 veces (ajustable)) Después de la señal de resonancia (una vez cada 1/50 de segundo), el sistema de recepción enviará una alarma. Las características del sistema acústico-magnético son alta tasa de detección antirrobo, casi cero falsas alarmas, no blindado con papel de aluminio, buena inmunidad y amplia protección (el ancho máximo de un solo sistema puede proteger 4 metros).
En segundo lugar, es el principio utilizado por el sistema antirrobo acústico-magnético. Este principio implica el efecto magnético de la física. El proceso puede ser un poco esotérico, pero espero que todos puedan entenderlo.
1. Efecto magnetoestrictivo: bajo la acción de un campo magnético externo, el tamaño de una sustancia ferromagnética cambia; una vez eliminado el campo magnético externo, vuelve a su longitud original. Bajo la acción de un campo magnético, la longitud del material magnetoestrictivo cambia linealmente y se desplaza; o cambia repetidamente bajo la acción de un campo magnético alterno, resultando en vibraciones u ondas sonoras; este material puede convertir energía electromagnética en energía mecánica o energía sonora, y viceversa. Convertir la energía mecánica en energía electromagnética; el primero se llama efecto magnetoestrictivo y el segundo se llama efecto piezomagnético.
Bajo la acción de una determinada fuerza de campo magnético, el metal magnético de ferrita produce un cambio de longitud, que puede entenderse como un ligero cambio en la distancia entre átomos debido a la magnetización. En un campo magnético alterno, puede ver la tira de metal magnetoestrictiva vibrando de acuerdo con la frecuencia del campo magnético alterno. Si la frecuencia del campo magnético alterno es consistente con la frecuencia de resonancia de la barra de metal, su amplitud es la más grande, es decir, se produce una resonancia. Este efecto es especialmente obvio para la permalloy (o aleación de hierro-níquel).
Por otro lado, este efecto magnetoestrictivo es reversible, es decir, efecto piezomagnético. Por lo tanto, cuando la frecuencia del campo magnético alterno es consistente con la frecuencia de resonancia de la tira de metal en la etiqueta acústico-magnética, la tira de permalloy comienza a vibrar. Cuando se apaga el campo magnético alterno, la etiqueta acústico-magnética mantendrá una vibración amortiguada durante un cierto período de tiempo como un diapasón, y generará una señal de resonancia como una extensión espacial del campo magnético alterno, que puede ser detectada por El receptor.
El coeficiente de magnetoestricción λ se utiliza para describir el efecto de magnetoestricción, λ=(LH-L0) / L0, L0 es la longitud original del material y LH es la longitud del material después del cambio bajo la acción de un campo magnético externo . Debido a que la permalloy tiene un alto coeficiente de magnetostricción, como: permalloy Ni50 λ=25 × 10-6, permalloy Ni80 λ=(0.1" 0.5) × 10-6, por lo que la magnetostricción de la permalloy Los coeficientes son todos mayores, y la señal de resonancia generada por la etiqueta también es mayor.
2. Coeficiente de acoplamiento magneto-mecánico k. Cuando la tira delgada de permalloy es excitada por un campo magnético alterno bajo un campo magnético de polarización, debido al efecto magnetoestrictivo y al efecto piezomagnético, se produce una conversión alterna entre energía magnética y energía mecánica en la tira delgada. La conversión de energía se llama acoplamiento magneto-mecánico. El coeficiente de acoplamiento magnetomecánico k se utiliza para medir su tamaño, y el valor k se determina mediante el siguiente método. El elemento central de la etiqueta acústico-magnética es una tira delgada de permalloy.
Según la teoría fenomenológica, el coeficiente de acoplamiento magneto-mecánico k se expresa como: En la fórmula anterior, fr es la frecuencia de resonancia y fa es la frecuencia antivibración. Según la curva de resonancia de la prueba de etiqueta acústico-magnética. Cuando la frecuencia de la señal de excitación es de 57,9 kHz, la curva de resonancia alcanza el valor máximo, a saber, fr=57,9 kHz; cuando la frecuencia de la señal de excitación es de 59,7 kHz, la curva de resonancia alcanza el valor mínimo, a saber, fa=59,7 kHz. Por tanto, calcule el coeficiente de acoplamiento magneto-mecánico k=0,251. Obviamente, la etiqueta acústico-magnética tiene puntos de resonancia y puntos antivibración. Bajo la acción de un campo magnético de excitación pequeño, puede generar una señal de resonancia más grande, y la diferencia de voltaje entre los dos puntos es grande, lo que indica que la etiqueta tiene un coeficiente de acoplamiento magneto-mecánico grande. La curva de resonancia aguda indica que la etiqueta tiene un valor Q más alto, un ancho de banda más estrecho y una selectividad más fuerte. Por lo tanto, si se establece un campo magnético de polarización apropiado para que funcione en un área con mejores características, se puede obtener una señal de resonancia más alta y una estabilidad de frecuencia más fuerte.
3. La etiqueta acústico-magnética con efecto de diapasón está compuesta por una pequeña caja de plástico con una longitud de aproximadamente 40 mm, un ancho de 8&"14 mm y un grosor de 1 mm (el más delgado existente). En la caja pequeña, está compuesta por dos tiras de metal similares a un diapasón. La estructura de la etiqueta es una tira de metal magnético duro fijada en la caja de plástico, y la otra es una tira de permalloy magnética suave que puede vibrar libremente. Según el material especial y la estructura de la etiqueta, tiene una cierta frecuencia de resonancia; cuando se agrega Cuando la frecuencia del campo magnético alterno es consistente con la frecuencia de resonancia de la etiqueta, se producirá resonancia. Debido al efecto magnetoestrictivo y al efecto piezomagnético, cuando el campo magnético alterno externo desaparece, la etiqueta seguirá produciendo una oscilación amortiguada, formando un modo de conversión de energía de campo magnético alterno y energía mecánica. , Produce una señal de resonancia atenuada, que es una señal compuesta acústico-magnética. La frecuencia de trabajo de una etiqueta acústico-magnética típica es de 58 kHz, y la señal de resonancia del diapasón es similar a la del ultrasonido. Por lo tanto, la capacidad antiinterferente y el poder de penetración son extremadamente fuertes, lo que es diferente de otros. La mayor ventaja de las etiquetas.
En el proceso de utilizar el efecto de diapasón para identificar, en realidad es un proceso de conversión mutua entre energía electromagnética y energía mecánica. Sin embargo, debido a la baja eficiencia de conversión de energía de los dispositivos magnetosensibles, se requiere una gran potencia de transmisión. Por ejemplo, el valor típico de la intensidad mínima del campo magnético activo es superior a 16 A / m. Por tanto, el detector de antena del sistema acústico-magnético es relativamente grande.
3. La falsa alarma del sistema antirrobo acústico-magnético actual no es más que la depuración de la máquina (por ejemplo, la sensibilidad es demasiado baja, simplemente aumente la sensibilidad de la máquina) y problemas de calidad (como la calidad de la máquina no cumple con los estándares o las partes internas de la máquina están defectuosas, etc. Problemas de calidad) y problemas de instalación (como una instalación débil), casi no habrá falsas alarmas al encontrar objetos metálicos.
