Especificación para el sistema de servocontrol sin escobillas

- Diagrama de cableado de la placa base

- Diagrama de cableado de la placa principal

Características funcionales

1. Tiene la función de autocomprobación de fallas y aviso de alarma, que es conveniente para que los usuarios lo mantengan y usen.

2. Se puede conectar a cualquier dispositivo de control de salida de señal o botón o control remoto para lograr tráfico de control unidireccional.

3. Función de reinicio automático: después de cada giro de 90 grados, y detectar el paso de personas y objetos, es decir, reinicio automático, o en el tiempo especificado (retardo multiarchivo ajustable) no pasar, el sistema cancelará automáticamente el derecho a pasar y volverá a la posición inicial.

4. Indicación de iluminación: indicación de estado del semáforo de alto brillo para guiar el tráfico.

5. Entrada de control de incendio: se puede conectar con la señal de alarma contra incendios para lograr una apertura constante de la puerta.

6. Función de advertencia de alarma: cuando el tráfico ilegal o la puerta, advertencia de alarma automática.

7. Velocidad ajustable: el brazo oscilante abre y cierra la velocidad de ajustable de varios niveles, los usuarios se pueden configurar de acuerdo con las necesidades reales.

8. Una nueva generación de sistema de control ARM de grado industrial, que agrega configuraciones digitales multifunción, funciones de cifrado y reinicio.

9. Función antirreversión: en el proceso de reinicio del brazo oscilante, si la fuerza externa invierte el brazo oscilante, el brazo oscilante inicia automáticamente el empuje inverso y envía una alarma, y cuando la fuerza externa desaparece, vuelve automáticamente a cero para reanudar el tráfico.

10. Función de protección automática: cuando la fuerza externa impide que el brazo oscilante se mueva normalmente y la fuerza externa es continua, el sistema detectará automáticamente 20 segundos después de la protección automática y entrará en estado latente. La siguiente entrada de señal legal, la puerta volverá automáticamente a la normalidad.

11. Función de amortiguación anticolisión de varias etapas: al pasar o golpear ilegalmente, la varilla de freno amortigua el ángulo correspondiente y comienza el empuje inverso inmediato, y al mismo tiempo inicia la alarma, lo que reduce en gran medida el daño mecánico causado por la colisión frecuente o continua al tiempo que realiza un antilesión humanizado.

12. Servicio no tripulado: brazo oscilante de apagado abierto automáticamente, reinicio automático de encendido (bloqueo del tráfico).

Parámetros técnicos

Conductor	M05 de bajo consumo
Máxima energía cinética	J<>
Máxima resistencia	67N (borde exterior del ventilador de la puerta)
Par motor	Aproximadamente 5 Nm
Cerradura	Freno de engranajes RA12
Par de bloqueo	20 Nm mínimo
Frecuencia de paso	30 persona/min
Diseño de accionamiento	100 00000 ciclos de conmutación
Vida útil de conducción MCBF	100 00000 ciclos de conmutación
Ángulo abierto	-90° - +90°
Control	ETS 21
Software	FCC
Fuente de alimentación	V CA /50-60Hz 100-230
Carga de acoplamiento	120VA
Voltaje de la unidad de control	24V CC
Interfaz	Interfaz serie interna: conexión de bus dentro del panel de control CAN Externo: puede conectar hasta 8 equipos; No hay retroalimentación de presión para 5 placas ETS 21 por bloque; otros comentarios están disponibles a través de otros ETS 21io

Descripción de la entrada del modo de depuración

1. Presione la tecla de menú 3 segundos, aparezca L-1, presione la tecla confirm, ingrese al modo de depuración de la hora de cierre de la puerta

2. Presione la tecla de menú 3 segundos, aparezca L-1, presione la tecla hasta que aparezca L-7, presione la tecla de confirmación, ingrese al modo de depuración de puertas de apagado de puertas (consulte la tabla a continuación para obtener más detalles)

3. Presione la tecla de menú 3 segundos, aparezca L-1, presione la tecla hasta que aparezca L-12, presione la tecla de confirmación, ingrese al modo de depuración de sonido de la puerta (consulte la tabla a continuación para obtener más detalles)

4. Presione la tecla de menú durante 3 segundos, aparezca L-1, presione la tecla, aparezca D-1, presione la confirmación, solicite la voz para empujar el brazo oscilante a la posición que desee, esta vez puede ajustar el brazo oscilante, ajustar, presione el menú para confirmar, presione el menú para salir (consulte la tabla a continuación)

Los usuarios pueden configurar tablas de código de depuración

Número de menú	Significado	Predeterminado	Alcance
L-1	Horario	4 segundos	0-30 segundos (mayor número, tiempo de cierre más largo)

L-7	Dirección de conmutación	0	0 para: izquierda abierta 1 para: derecha abierta
L-13	Voz de alarma	-	Haga clic en Agregar y restar Seleccionar categoría de voz Guardar por confirmación
L-12	Volumen de voz	15	0 Mínimo 15 Max
L-14	Prueba de envejecimiento de la puerta	Presione confirmar para ingresar, tecla de menú para salir
D-1	Configuración de cero bits	Si los dos brazos oscilantes de la puerta no están alineados, después de ingresar al eje suelto del motor a la posición de cierre deseada, de acuerdo con la confirmación de la placa principal puede ser
D-4	Velocidad de apertura y cierre	1, el más rápido 10, el más lento (predeterminado de fábrica 10)

Etiqueta: supermercado infrarrojo de acero inoxidable inducción puerta batiente, China, proveedores, fabricantes, barato, cotización, en venta, Puerta de swing de inducción comercial para el control de acceso, Puerta de swing de inducción industrial para el control de acceso, Puerta de swing de inducción de acero inoxidable para el control de acceso, Puerta de swing de inducción para el control de acceso al área restringida, Puerta de inducción con puerta para el control de acceso, Puerta de swing de inducción para el control de acceso al puerto

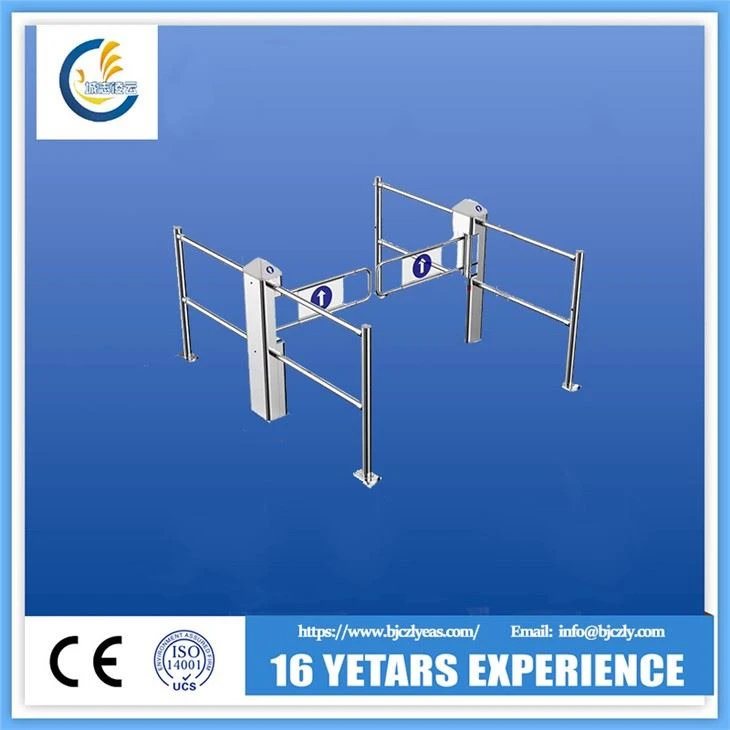

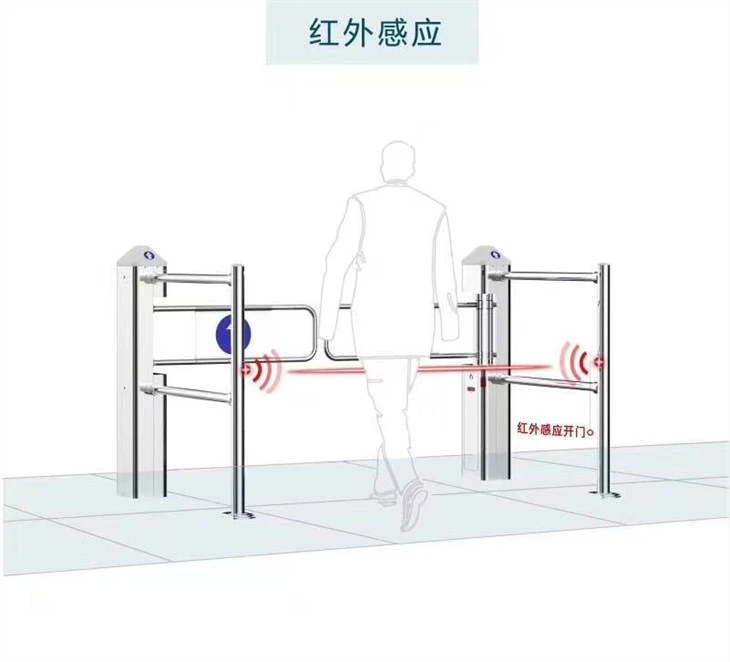

Supermercado Infrarrojo acero inoxidable Inducción Puerta Batiente
